کابل‌های استاندارد اتحادیه اروپا تک هسته‌ای بدون روکش چگونه در سیستم‌های الکتریکی مدرن استفاده می‌شوند؟

سیم کشی برق در داخل کابینت های کنترل، تابلوهای توزیع، ماشین آلات و سیستم های ساختمان اغلب به کابل هایی نیاز دارند که می توانند به طور موثر در فضاهای محدود عبور داده شوند و در عین حال عایق و هدایت الکتریکی پایدار را حفظ کنند. برخلاف کابل‌های دارای غلاف بیرونی اضافی، کابل‌های تک هسته‌ای بدون روکش با ساختار فشرده‌تری طراحی شده‌اند که آنها را برای بسیاری از سیم‌کشی‌های ثابت و کاربردهای اتصال داخلی مناسب می‌سازد.

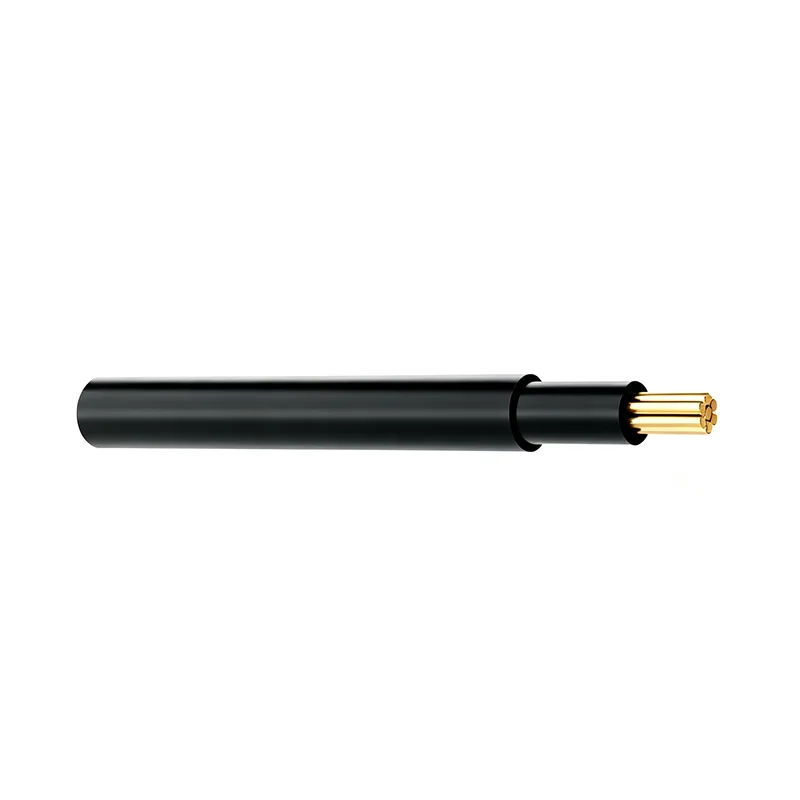

راکابل های استاندارد اتحادیه اروپا تک هسته ای بدون روکشعرضه شده توسطLINSHENGبرای کاربردهای الکتریکی ولتاژ پایین استاندارد اروپایی طراحی شده اند. طیف محصولات از هادی های مسی بدون اکسیژن استفاده می کند، از پیکربندی هادی جامد و رشته ای پشتیبانی می کند و با PVC یا مواد عایق سفارشی در دسترس است. مشخصات محصول فعلی محدوده ولتاژ نامی 450/750 ولت و سطح مقطع هادی از 1.5 میلی متر مربع تا 25 میلی متر مربع را پوشش می دهد.

چرا کابل های تک هسته ای برای سیم کشی داخلی مفید هستند؟

مسیریابی کارآمد در فضاهای محدود

کابینت های برق و تجهیزات اتوماسیون شامل اجزای متعدد، پایانه ها، سوئیچ ها، رله ها و دستگاه های کنترل هستند. سیم کشی اغلب باید از کانال های باریک عبور کند و مسیرهای خاصی را بین اجزا دنبال کند.

ساختار تک هسته ای مسیریابی و سازماندهی سیم های جداگانه را آسان تر می کند. نصاب‌ها می‌توانند هادی‌های مختلف را بر اساس چیدمان کابینت ترتیب دهند، به‌جای اینکه کابل‌های چند هسته‌ای بزرگ‌تر را در جایی که اتصالات جداگانه مورد نیاز است، جابجا کنند.

اتصالات الکتریکی شفاف تر

هادی های مجزا را می توان به طور جداگانه شناسایی و هدایت کرد که می تواند کار اتصال را در داخل تابلوهای توزیع و کابینت های کنترل ساده کند. برچسب‌گذاری مناسب و مسیریابی سازمان‌یافته نیز می‌تواند بازرسی و نگهداری آینده را کارآمدتر کند.

پیکربندی انعطاف پذیر

مدارهای مختلف ممکن است به اندازه هادی متفاوتی نیاز داشته باشند. محدوده کابل تک هسته ای که چندین مقطع را پوشش می دهد به طراحان سیستم این امکان را می دهد که اندازه هادی را با توجه به الزامات فعلی، شرایط نصب و مقررات الکتریکی قابل اجرا انتخاب کنند.

این کابل ها معمولاً در کجا استفاده می شوند؟

کابینت کنترل برق

کابینت های کنترل شامل تعداد زیادی اتصالات الکتریکی داخلی هستند. مدارهای قدرت، مدارهای کنترل، رابط های سیگنال و اتصالات اجزا ممکن است به اندازه هادی و مسیرهای مسیریابی متفاوتی نیاز داشته باشند.

راکابل های استاندارد اتحادیه اروپا تک هسته ای بدون روکشمی تواند برای سیم کشی کابینت داخلی در جایی که روش نصب قابل اجرا اجازه این نوع کابل را می دهد استفاده شود. ویژگی های مسیریابی انعطاف پذیر آنها می تواند به نصابان کمک کند تا مسیرهای سیم کشی سازمان یافته را در فضای محدود کابینت ایجاد کنند.

تابلوهای توزیع

تابلوهای توزیع به اتصالات قابل اعتماد بین برق ورودی، دستگاه های حفاظت مدار، بلوک های ترمینال و مدارهای خروجی نیاز دارند. هنگامی که نوع کابل انتخابی و روش نصب مطابق با الزامات سیستم الکتریکی باشد، هادی های تک هسته ای می توانند برای اتصالات داخلی استفاده شوند.

تجهیزات اتوماسیون صنعتی

ماشین آلات صنعتی معمولاً شامل موتورها، حسگرها، اجزای کنترل، رله‌ها، سیستم‌های PLC، کنتاکتورها و سایر دستگاه‌های الکتریکی هستند. آرایش سیم‌کشی باید با طرح فیزیکی این اجزا و در عین حال اتصالات الکتریکی قابل اعتماد را در خود جای دهد.

کابل های LINSHENG را می توان برای اتصالات الکتریکی داخلی در تجهیزات اتوماسیون و ماشین آلات تولیدی که مشخصات کابل برای شرایط عملیاتی مناسب است، اعمال کرد.

سیستم های برق ساختمان

کابل های تک هسته ای استاندارد اروپایی نیز در تاسیسات الکتریکی مناسب مسکونی و تجاری از جمله مدارهای روشنایی، اتصالات توزیع و سیم کشی داخلی ثابت استفاده می شود.

کاربرد واقعی همیشه باید بر اساس مقررات ملی نصب و راه اندازی، نوع کابل، اندازه هادی، درجه ولتاژ، محیط نصب و روش حفاظت مورد نیاز تعیین شود.

خریداران چه پارامترهای الکتریکی را باید بررسی کنند؟

مشخصات فوق باید به عنوان پارامترهای خاص محصول در نظر گرفته شوند. برای یک نصب خاص، خریداران باید قبل از سفارش، نوع کابل قابل اجرا، ساختار هادی، مواد عایق، درجه حرارت و الزامات نظارتی را تأیید کنند.

چگونه اندازه هادی بر انتخاب کابل تأثیر می گذارد؟

1.5 میلی متر مربع برای مدارهای کوچکتر

گزینه 1.5 میلی‌متر مربعی دارای حداکثر مقاومت رسانا 12.1 Ω/کیلومتر است و می‌تواند برای برنامه‌های سیم‌کشی با جریان پایین‌تر مناسب در نظر گرفته شود، جایی که الزامات نصب این اندازه هادی را اجازه می‌دهد.

2.5 میلی متر مربع برای اتصالات برق عمومی

نسخه 2.5 میلی‌متر مربعی دارای حداکثر مقاومت رسانا 7.41 Ω/کیلومتر است و معمولاً برای طیف وسیع‌تری از الزامات اتصال الکتریکی در نظر گرفته می‌شود. جریان مجاز واقعی به روش نصب، دمای محیط، گروه بندی، عایق بندی و استانداردهای قابل اجرا بستگی دارد.

4 میلی‌متر مربع تا 10 میلی‌متر مربع برای نیازهای فعلی بالاتر

گزینه‌های 4 میلی‌متر مربع، 6 میلی‌متر مربع و 10 میلی‌متر مربع سطح مقطع هادی به تدریج بزرگ‌تر را برای کاربردهایی که به قابلیت حمل جریان بیشتری نیاز دارند، ارائه می‌کنند. خریداران باید اندازه هادی مورد نیاز را بر اساس بار واقعی و شرایط نصب محاسبه کنند نه اینکه صرفاً بر اساس توان اسمی تجهیزات انتخاب شوند.

16 میلی متر مربع و 25 میلی متر مربع برای اتصالات بزرگتر

گزینه های 16 میلی متر مربع و 25 میلی متر مربع برای سیستم های الکتریکی که به هادی های بزرگتر نیاز دارند در دسترس هستند. برای این کاربردها، افت ولتاژ، روش نصب، دمای محیط، گروه بندی هادی و شرایط اتصال کوتاه باید در هنگام انتخاب کابل در نظر گرفته شود.

تفاوت بین هادی های جامد و رشته ای چیست؟

هادی های جامد

یک هادی جامد از یک عنصر رسانا تشکیل شده است. این می تواند یک ساختار نسبتاً پایدار برای سیم کشی ثابت ارائه دهد و معمولاً در مواردی که کابل نیازی به حرکت مکرر ندارد در نظر گرفته می شود.

مناسب بودن هادی جامد به محیط نصب، الزامات خمشی، طراحی ترمینال و استاندارد کابل قابل اجرا بستگی دارد.

هادی های رشته ای

یک هادی رشته ای شامل چندین سیم کوچکتر است که در یک هادی ترکیب شده اند. این ساختار به طور کلی انعطاف پذیری بیشتری را نسبت به یک هادی جامد با سطح مقطع یکسان فراهم می کند.

زمانی که سیم کشی باید مسیرهای منحنی را دنبال کند یا زمانی که فضای نصب انعطاف پذیری را مهم می کند، تنظیمات رشته می تواند مفید باشد.

هنگام نصب کابل های بدون روکش چه نکاتی را باید در نظر گرفت؟

محافظت در برابر آسیب های مکانیکی

یک کابل بدون روکش دارای همان حفاظت مکانیکی اضافی که توسط یک ساختار روکش دار ارائه می شود، ندارد. بنابراین باید فقط در برنامه ها و مکان هایی نصب شود که نوع کابل انتخابی مجاز است و در صورت لزوم محافظت کافی ارائه می شود.

مسیریابی صحیح

مسیر کابل باید از لبه های تیز، خم شدن بیش از حد، اجزای متحرک، منابع گرمای بیش از حد و سایر شرایطی که می تواند به عایق آسیب برساند، اجتناب کند. در داخل کابینت های برق، هادی ها باید به گونه ای چیده شوند که از تنش های مکانیکی غیر ضروری جلوگیری شود.

فسخ مناسب

پایانه ها، کانکتورها، فرول ها و سایر اجزای اتصال باید با نوع هادی و سطح مقطع سازگار باشند. پایان ضعیف می تواند مقاومت تماس را افزایش دهد و گرمایش موضعی ایجاد کند.

گروه بندی کابل را در نظر بگیرید

هنگامی که چندین هادی بارگذاری شده با هم نصب می شوند، اتلاف گرما را می توان کاهش داد و ممکن است نیاز به تنظیم جریان مجاز داشته باشد. بنابراین هنگام تعیین ظرفیت حمل جریان باید شرایط نصب و مقررات قابل اجرا در نظر گرفته شود.

دما چگونه بر انتخاب کابل تأثیر می گذارد؟

دمای محیط

دمای اطراف بر عملکرد حرارتی یک کابل برق تاثیر می گذارد. کابل نصب شده در داخل کابینت کنترل گرم ممکن است تحت شرایط متفاوتی از همان کابل نصب شده در محیط خنک تر عمل کند.

محدوده دمای کارکرد مشخص شده کابل باید با شرایط نصب واقعی مقایسه شود.

دمای عملیاتی هادی

مشخصات محصول فعلی محدوده دمای عملیاتی -30 تا +90 درجه سانتیگراد را ارائه می دهد. جریان مجاز و افزایش دمای واقعی همچنان به روش نصب و الزامات الکتریکی مربوطه بستگی دارد.

شرایط دمایی کوتاه مدت

مشخصات محصول نشان دهنده قابلیت دمای کوتاه مدت تا +250 درجه سانتیگراد است. این پارامتر نباید به عنوان دمای کار مداوم تفسیر شود و باید مطابق با استاندارد کابل قابل اجرا و شرایط عملکرد خاص ارزیابی شود.

چرا استانداردهای اروپایی برای تهیه کابل مهم هستند؟

الزامات استاندارد محصول

استانداردهای کابل اروپا الزامات مربوط به ساخت هادی، مشخصات الکتریکی، عایق، ابعاد و آزمایش را تعیین می کند. استفاده از کابلی که بر اساس استانداردهای قابل اجرا طراحی شده است، می تواند انتخاب محصول را برای پروژه هایی که به بازارهای اروپایی خدمت می کنند، ساده کند.

مستندات پروژه

پروژه های صنعتی و تولیدکنندگان تجهیزات الکتریکی ممکن است به مستندات فنی نیاز داشته باشند تا نشان دهند که اجزای انتخاب شده با استانداردهای مشخص و الزامات بازار مطابقت دارند.

LINSHENG EN 60228 و HD 21.13 را به عنوان استانداردهای قابل اجرا برای محدوده کابل تک هسته ای استاندارد اتحادیه اروپا شناسایی می کند، در حالی که مطابقت با CE، RoHS و REACH را می توان با توجه به نیاز مشتری و بازار ارائه کرد.

الزامات خاص بازار همچنان اعمال می شود

یک کابل استاندارد اتحادیه اروپا نباید به طور خودکار برای هر نصب در هر کشور اروپایی مناسب فرض شود. مقررات ملی سیم کشی، روش های نصب، الزامات آتش سوزی، شرایط محیطی و مشخصات پروژه نیز باید قبل از خرید بررسی شوند.

خریداران چگونه باید تامین کنندگان مختلف کابل را مقایسه کنند؟

چه تست های کیفیتی برای کابل های تک هسته ای مهم هستند؟

تست مقاومت هادی

تست مقاومت رسانا به بررسی اینکه آیا هادی دارای ویژگی های الکتریکی مشخص شده است یا خیر کمک می کند. مقاومت ثابت برای انتقال جریان پایدار و عملکرد افت ولتاژ قابل پیش بینی مهم است.

تست کشش و کشیدگی

آزمایش مکانیکی می تواند برای ارزیابی ویژگی های هادی و عایق استفاده شود. اندازه گیری استحکام کششی و ازدیاد طول اطلاعاتی در مورد چگونگی واکنش مواد به تنش مکانیکی ارائه می دهد.

بازرسی عایق

عایق باید برای نقص هایی که می تواند ایمنی الکتریکی را تحت تأثیر قرار دهد بررسی شود. بازرسی ممکن است شامل بررسی ابعاد، بازرسی ظاهری، و آزمایش الکتریکی مطابق با استاندارد محصول قابل اجرا باشد.

بازرسی ظاهری

بازرسی بصری به شناسایی عیوب سطح، ناهماهنگی‌های ابعادی، مشکلات چاپ یا سایر ناهنجاری‌های تولیدی قبل از بسته‌بندی و ارسال کابل کمک می‌کند.

LINSHENG چگونه می تواند از تولیدکنندگان تجهیزات الکتریکی پشتیبانی کند؟

اندازه هادی چندگانه

LINSHENGطیفی از مقطع هادی از 1.5 میلی متر مربع تا 25 میلی متر مربع را ارائه می دهد که به سازندگان تجهیزات، پیمانکاران برق و توزیع کنندگان اجازه می دهد تا اندازه های مختلف را با توجه به نیاز پروژه انتخاب کنند.

عرضه OEM-oriented

سازندگان تجهیزات الکتریکی ممکن است به سازه های هادی خاص، مواد عایق، رنگ ها، بسته بندی، برچسب زدن و مستندات فنی نیاز داشته باشند. پیکربندی کابل های سفارشی را می توان با توجه به نیازهای پروژه ارزیابی کرد.

برنامه های کاربردی در چندین صنعت

راکابل های استاندارد اتحادیه اروپا تک هسته ای بدون روکشمی توان برای کابینت های کنترل، تابلوهای توزیع، تجهیزات اتوماسیون صنعتی، سیم کشی ماشین آلات و تاسیسات الکتریکی مناسب مسکونی یا تجاری در نظر گرفت.
